定梁動柱型您當前的位置：首頁 > 數控龍門銑床 > 定梁動柱型

DHXK-DZ定梁動柱數控龍門銑床所屬分類：定梁動柱型點擊次數：次訂購熱線：18632741407 在線訂購立即咨詢

產品概述

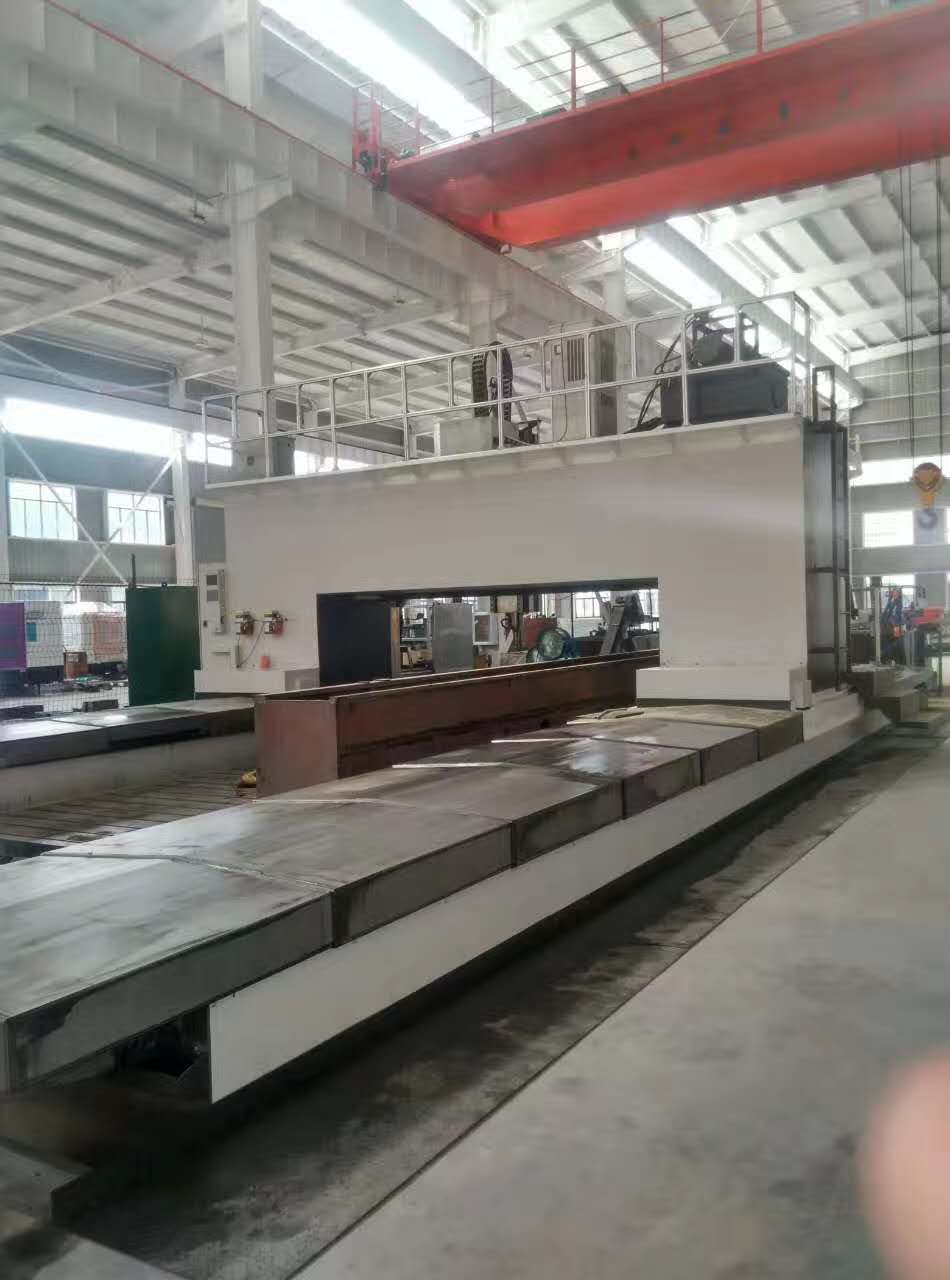

定梁動柱數控龍門鏜銑床

機床的結構特點：

機床采用龍門架在底座上移動，工作臺固定在2立柱之間，占地面積小，用戶投資成本低，加工高度可由用戶安裝時打混泥土高度決定，龍門架移動兩邊采用齒輪齒條傳動，導軌采用臺灣上銀滾柱直線導軌，絲桿采用日本THK絲桿，雙驅動電機采用絕對編碼器電機，西門子原廠電機，不用開機回零，斷電能隨意找到原來加工點繼續加工，節約用戶使用時間。

功能特點

主軸箱隨溜板上下移動；主軸箱導軌采用高頻淬火研磨而成，滑枕采用500*500方滑枕，滑臺采用高品質聚乙烯耐磨片貼塑，運行平穩，剛性強，主軸采用臺灣健椿精密BT50主軸，主軸箱上下采用氮氣平衡系統運行平穩可靠，反應快。主軸電機采用西門子原裝22KW電機。主軸箱上下采用6310雙螺母精密絲桿。

主軸箱沿橫梁左右移動，橫梁采用滾柱直線導軌一平兩側大斜面階梯導軌結構（3條55滾柱），把主軸箱重量設計受力在橫梁導軌上，橫梁采用高剛性井字加強筋結構。機床具有銑削、鏜削、鉆削、锪孔、剛性攻絲等功能。

行業應用

適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的加工質量和生產效率。該機床由西門子系統CNC數控控制。

配置參數

定梁動柱數控龍門鏜銑床配置參數

項目		DHXK-DZ8040	DHXK-DZ10040	DHXK-DZ10050	DHXK-DZ12050
X軸行程	mm	8200	10200	10200	12200
Y軸行程	mm	4300	4500	5600	5600
Z軸行程	mm	1800	1800	1800	800
龍門跨距	mm	4200	4000	5000	5000
鼻端高度	mm	200-2000	200-2000	200-2000	200-2000
工作臺面積	mm	36008000（4塊36002000平臺拼接）	360010000,（5塊36002000平臺拼接）	400010000（5塊40002000平臺拼接）	360012000（6塊36002000平臺拼接）
最大承重	T	8/平方米
T型槽數量	No.	28橫槽
T型槽尺寸/間距	mm	28/250
主軸驅動方式		皮帶傳動
主軸轉速	rpm	6000
主電機功率	kW	22
主軸電機扭矩	N.m	280
主軸錐度及規格		ISO7:24NO50
拉釘規格		P50T-2-MAS503
主軸直徑	mm	Φ290
X、Y、Z快移速度	m/min	7/10/10
X、Y、Z伺服電機功率	kW	7.5*2/5.5/5.5
X、Y、Z伺服電機扭矩	N.m	X軸36*2,YZ軸36
X、Y、Z伺服電機轉速	rpm	2500
Z軸絲杠直徑	mm	Φ6310
進給速度	mm/min	6000
最小步進當量	mm	0.001
機床重量約	T	90	100	110	120
占地面積	mm	1700*9000	1900*9000	1900*10500	21000*10500
數控系統		西門子828D(臺灣新代、日本三菱、發那科可選配）
